P161XL/60/SM85/3SK-RT100
1-2 Wochen
21.300,00 €
SKU
P161XL60SM853SKRT100
Beschreibung

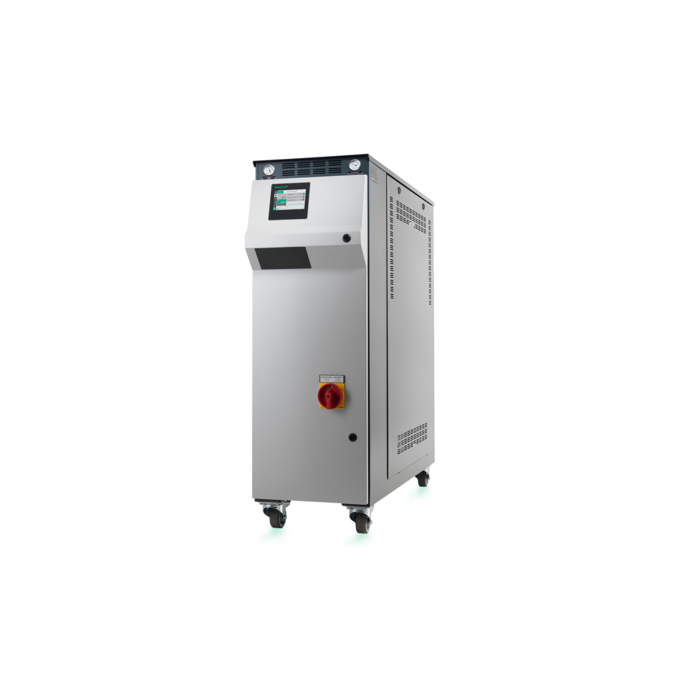

REGLOPLAS P161XL/60/SM85/3SK - RT100
Bauart: 1-Kreis-Druckwassergerät
Vorlauftemperatur max.: 160 °C
Wärmeträger: Wasser
Heizleistung: 60 kW
Kühlleistung: 135 kW
bei Vorlauftemperatur: 150 °C
bei Kühlwassertemperatur: 20 °C
Pumpentyp: SM85 - Magnetkupplungspumpe
Fördermenge max.: 200 l/min
Druck max.: 8 bar
Regelung: RT100
Messart: Pt100
Hauptschalter: 1
Anschlüsse
Spannung: 400V/50Hz/3PE
Steuerspannung: 230 V
Vor-/Rücklauf: G1½" IG
Kühlwassernetz: G¾"
Farbe Elektroteil: RAL 9006
Farbe Förderteil: RAL 7016
Abmessungen B/H/T: 436/1357/1554 mm
Gewicht: ca. 275 kg
Serienausstattung
Funktionen
Regler RT100: PID-Regler mit digitaler Anzeige
Patentiertes verkalkungsarmes Kühlsystem
Manometer für die Anzeige von Systemdruck und Vorlaufdruck
Automatische Wassernachfüllung
Regelung des Systemdruckes
Solid-State-Relais (SSR)
USB Datenlogger zur Prozess-Protokollierung
Aufzeichnung der Prozessdaten auf USB-Stick
Speicherung als csv-Datei
Elektroteil
Elektrische Steuerung nach IEC-Normen ausgeführt
Tropensicher bis 90 % Luftfeuchtigkeit
Schutzart IP54
Sicherheitsthermostat als Schutz gegen Überhitzung
Inklusive Hauptschalter
Mechanik
Leckagefreie Kreiselpumpe mit Magnetkupplung
By-pass
Schmutzfilter im Wassernetzanschluss
Auf arretierbaren Transportrollen montiert
Hinweis:
Der Vorteil von Pumpen mit Magnetkupplung liegt darin, dass sie nicht mit rotierenden Dichtungen arbeiten und daher auch unter extremen Einsatzbedingungen (hohe Temperaturen, rasche Temperaturschwankungen, Verschmutzungen des Wärmeträgers u.a.) absolute Dichtheit gewährleisten.
Regelsystem RT100
Funktion
PID-Regelverhalten / Kaskadenregelung
3,5" TFT Farbdisplay, Sprache wählbar
Bedienelemente mit robustem Drehknopf
Symbolfeld zur Anzeige von aktiven Funktion und Hinweisen
Betriebsmeldeleuchten / LED-Leuchten
(grün = Betrieb, gelb = Warnung, rot = Störung)
Alarmhistorie
USB-Schnittstelle (Host/Device)
Sollwertumschaltung (Sollwert 1/Sollwert 2)
viele optionale Datenschnittstellen
Sicherheit
Alle Störungen werden als Klartext am Display angezeigt
Sollwert blockierbar als Schutz gegen missbräuchliches Verstellen
Code gegen unberechtigtes Eingreifen in die Programmierebene
Trockenlaufschutz und Phasenüberwachung der Pumpe
Temperaturgrenzwerte einstellbar
Automatische Drehrichtungskorrektur der Pumpe
Sollwertbegrenzung (Maximalwert)
Fühlerbruch-Überwachung
Sammelalarm
Leckageüberwachung
Service
Serviceintervall-Anzeige
Betriebsstundenzähler
Beim Austausch der Elektronik bleiben die programmierten Daten erhalten
