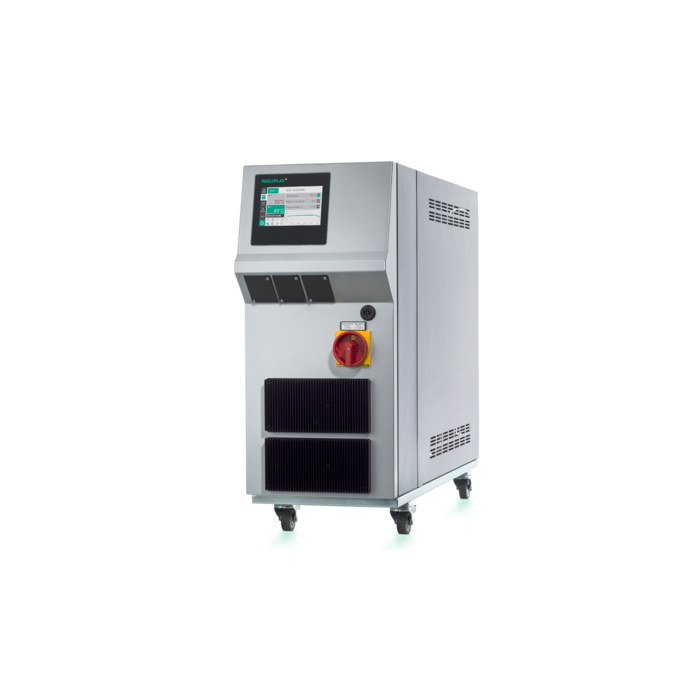

REGLOPLAS Temperiergerät

bestehend aus: G-P160M-0023 P160M/18/SM75/SK-RT200   Temperiergerät 1-Kreis-Gerät Druckwassergerät Vorlauftemperatur max. 160°C Wärmeträger Wasser Füllmenge 1,0 l Ausdehnungsraum - Heizleistung 18 kW Kühlleistung 66 kW Kühlart indirekte Kühlung bei Vorlauftemperatur 150 °C bei Kühlwassertemperatur 20 °C bei Durchflussmenge pro Kreis 20 l/min Pumpentyp SM75 leckagefreie Magnetkupplungspumpe Fördermenge max. 90 l/min Druck max. 6,0 bar Leistungsaufnahme 1,5 kW Systemdruck max. 10 bar Vorlaufdruck max. max. 16 bar Regelung RT200 Messart Pt100 Anschlüsse Vor-/Rücklauf G ¾" Kühlwassernetz G ½“ Netzwasserdruck min. 2-6 bar Schutzart IP54 Umgebungstemperatur max. 40 °C Abmessungen B/H/T 295/711/914 mm Gewicht ca. 84 kg Farbe Grau, RAL 9006/7016 Dauerschalldruckpegel <70 dB(A)   Serienausstattung - Automatische Wassernachfüllung - Absaugen - PID-Regler mit hoher Genauigkeit - SSR zum verschleißfreien Schalten der Heizung - USB Datenlogger zur Prozess-Protokollierung als csv-Datei - Schmutzfilter im Wassernetzanschluss - Schmutzfilter im System-Rücklauf - Wasserkreisläufe aus nichtrostenden Materialien - arretierbaren Transportrollen - interner Bypass zum Pumpenschutz - Trockenlaufschutz / Niveauüberwachung - inkl. Befüllpumpe - inkl. verkalkungsarme Präzisionskühlung mit eigener Kühlpumpe (SK) - ohne Anschlusskabel, ohne Stecker   O-P160M-MR0028 Spannung 440-480V/60Hz nach UL/CSA anstatt 400V/50Hz Ausführung: Ventilstecker nach UL Ventil-Spulen UL Trafo CE Sicherheits-Thermostat UL Klemmen UL Heizung CE Regler CE Sicherung Typ CC Verdrahtung AWG Typenschild CE Konformitätserklärung EU Relais UL Schütze UL Befüllpumpe nach UL Pumpe CE ohne Prüfzertifikat, technische Änderungen vorbehalten   O-P160M-MP2002 Rampenprogramm Das Rampenprogramm kann z.B. eingesetzt werden, wenn das Temperiergerät nicht von einer Maschine mittels einer Schnittstelle gesteuert wird und trotzdem automatisch ein programmierbares Sollwertprofil durchlaufen soll. Die Einstellungen dazu werden über den Regler RT100 vorgenommen. Es können bis zu 5 Programme mit je 20 Schritten programmiert werden. Über die Digital-Option MP2100 oder die Analog-Option MP2200 kann ein Programm extern gestartet, gestoppt und resetet werden.   O-P180M-MP2008 Sollwert Rampenprogramm  Die Option Sollwertrampen dient dazu, dass sich bei einer Sollwertänderung am Temperiergerät – manuell oder über einer Schnittstelle – der Sollwert nicht sprunghaft, sondern in Form einer Rampe ändert. Die Rampe kann linear (Gradient) oder in Form eines Filters 1. Ordnung definiert werden. Die Sollwertrampen können für Heizen und Kühlen getrennt eingestellt werden. Die Einstellung Gradient erlaubt es, mit einer definierten Aufheiz- und Abkühlgeschwindigkeit in °C/min zu temperieren.   O-P160M-MP2003 Kaskadenregelung Rücklauf Sn3 - Rücklauftemperaturanzeige - Rücklauftemperaturüberwachung - Rücklauftemperaturregelung (Kaskadenregelung)   O-P160M-MP2062 Interface Profinet - RJ45 - Regelsystem RT100 / RT200 - Stecker 2 x RJ45 (in/out = X72/X73), ohne Gegenstecker - Hardware Profinet-Modul - Protokolle Nr. 41 und 42, gemäß Regloplas-Spezifikation   O-P160M-MP2110 Durchflussmesser F1000 Temperaturbereich: bis 350°C - verschleißfrei Wärmeträger: Wasser/Öl Montageposition: innen Anzeige: über Regler Grenzwerteinstellung: über Regler Beschreibung: verschleißfrei, da ohne bewegte Teile Permanente Durchflussüberwachung in Echtzeit Kalibrierung: manuell über Kugelhahn Pumpendiagnose: bei Abfall der Pumpenleistung (z.B. durch Verschleiß) erfolgt eine Störmeldung Hinweis: nicht in Kombination mit frequenzgeregelten Pumpen Beschreibung: - Durchflussermittlung über die Pumpenkennlinie - definierter Durchfluss wird einem konkreten Pumpendruck zugeordnet - eine Kalibriermöglichkeit korrigiert Toleranzen der Pumpe u.Sensoren - Überprüfung des Pumpendrucks während des Kalibriervorgangs - Meldung Pumpenleistung zu gering. Grenzwert einstellbar.
