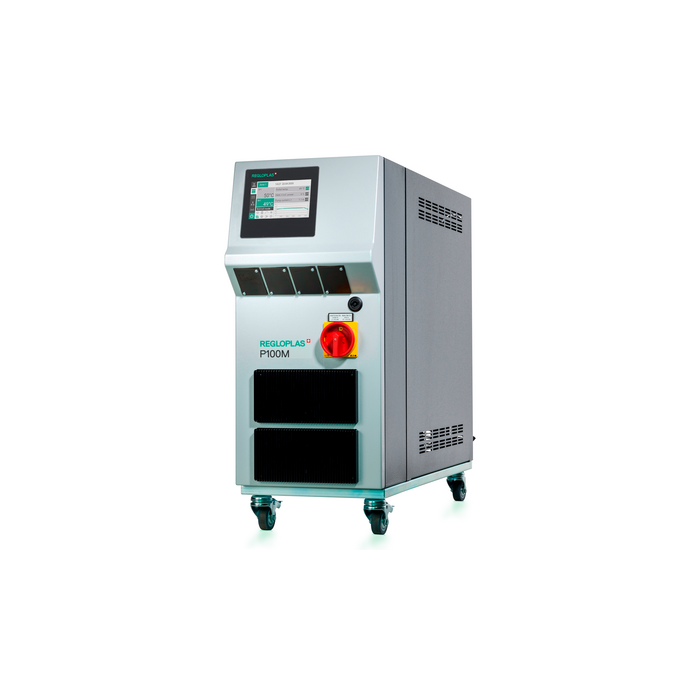

REGLOPLAS Temperiergerät

Temperiergerät 1-Kreis-Gerät Druckwassergerät Vorlauftemperatur max. 100°C Wärmeträger Wasser Füllmenge 1,0 l Ausdehnungsraum - Heizleistung 8 kW Kühlleistung 145 kW Kühlart direkte Kühlung bei Vorlauftemperatur 90 °C bei Kühlwassertemperatur 20 °C bei Durchflussmenge pro Kreis 20 l/min Pumpentyp SM75 leckagefreie Magnetkupplungspumpe Fördermenge max. 100 l/min Druck max. 6,0 bar Leistungsaufnahme 1,5 kW Systemdruck max. 10 bar Vorlaufdruck max. max. 16 bar Regelung RT200 Messart Pt100 Anschlüsse Vor-/Rücklauf G ¾" Kühlwassernet G ½“ Netzwasserdruck min. 2-6 bar Schutzart IP54 Umgebungstemperatur max. 40 °C Abmessungen B/H/T 295/711/914 mm Gewicht ca. 60 kg Farbe Grau, RAL 9006/7016 Dauerschalldruckpegel <70 dB(A)   Serienausstattung - Automatische Wassernachfüllung - PID-Regler mit hoher Genauigkeit - SSR zum verschleißfreien Schalten der Heizung - USB Datenlogger zur Prozess-Protokollierung als csv-Datei - Schmutzfilter im Wassernetzanschluss - Schmutzfilter im System-Rücklauf - Wasserkreisläufe aus nichtrostenden Materialien - arretierbare Transportrollen - interner Bypass zum Pumpenschutz - ohne Anschlusskabel, ohne Stecker - Trockenlaufschutz / Niveauüberwachung   Spannung 440-480V/60Hz nach UL/CSA anstatt 400V/50Hz Ausführung: Ventilstecker: nach UL Ventil-Spulen: nach UL Trafo: CE Sicherheits-Thermostat: UL Klemmen: UL Heizung: CE Regler: CE Sicherung: Typ CC Verdrahtung: AWG Typenschild: CE Konformitätserklärung: EU Relais: UL Schütze: UL Befüllpumpe: nach UL Pumpe: CE ohne Prüfzertifikat, technische Änderungen vorbehalten   Akustischer Sammelalarm (Hupe)   Spülfunktion, bestehend aus:   Startspülen Mit dem Start des Temperiergerätes wird dem Prozesskreislauf Frischwasser zugeführt. Temperiergerät und angeschlossener Verbraucher werden gespült. Brauchwassser wird in den Kühlwasser- bzw. Systemwasseraustritt zurückgeführt. Startspülen „EIN“ und Zeit werden über das Regelsystem des Temperiergerätes aktiviert bzw. eingestellt Zyklisches Spülen Beim zyklischen Spülen wird dem Temperiergerät während des Betriebes Frischwasser zugeführt. Brauchwassser wird in den Kühlwasser- bzw. Systemwasseraustritt zurückgeführt. Zyklisches Spülen „EIN“, Häufigkeit und Menge (Zeit) werden über das Regelsystem des Temperiergerätes aktiviert bzw. definiert   Durchflussmesser F1000 Temperaturbereich: bis 350°C - verschleißfrei Wärmeträger: Wasser/Öl Montageposition: innen Anzeige: über Regler Grenzwerteinstellung: über Regler Beschreibung: verschleißfrei, da ohne bewegte Teile Permanente Durchflussüberwachung in Echtzeit Kalibrierung: manuell über Kugelhahn   Pumpendiagnose: bei Abfall der Pumpenleistung (z.B. durch Verschleiß) erfolgt eine Störmeldung Hinweis: nicht in Kombination mit frequenzgeregelten Pumpen. Beschreibung: - Durchflussermittlung über die Pumpenkennlinie - definierter Durchfluss wird einem konkreten Pumpendruck zugeordnet - eine Kalibriermöglichkeit korrigiert Toleranzen der Pumpe u.Sensoren - Überprüfung des Pumpendrucks während des Kalibriervorgangs - Meldung Pumpenleistung zu gering. Grenzwert einstellbar.   Interface Modbus TCP - 2x M12 Regelsystem: RT100 Stecker: 2x M12 (in/out = X95/X96, ohne Gegenstecker Hardware: Ethernet Server Protokolle: Nr. 53, gemäß REGLOPLAS-Spezifikation   Modbus TCP innen verbaut und nach außen an die Frontseite auf einen RJ45-Anschluss mit Bajonettverschluss gelegt.   Interface OPC UA - RJ45 Regelsystem: RT200 Stecker: 1 x RJ45 (X78), ohne Gegenstecker Hardware: Ethernet Server Protokolle: OPC UA Regloplas Server   Sammelalarm auf Han3A Verdrahtung gem. Vorgabe Pöppelmann   Anschlusskabel 4m, inkl. Hubbel-Stecker 480V/60Hz HBL2731 Stecker, 30A, 3-phasig, 480 VAC, 3-polig, 4-Draht-Erdung
