REGLOPLAS Temperiergerät

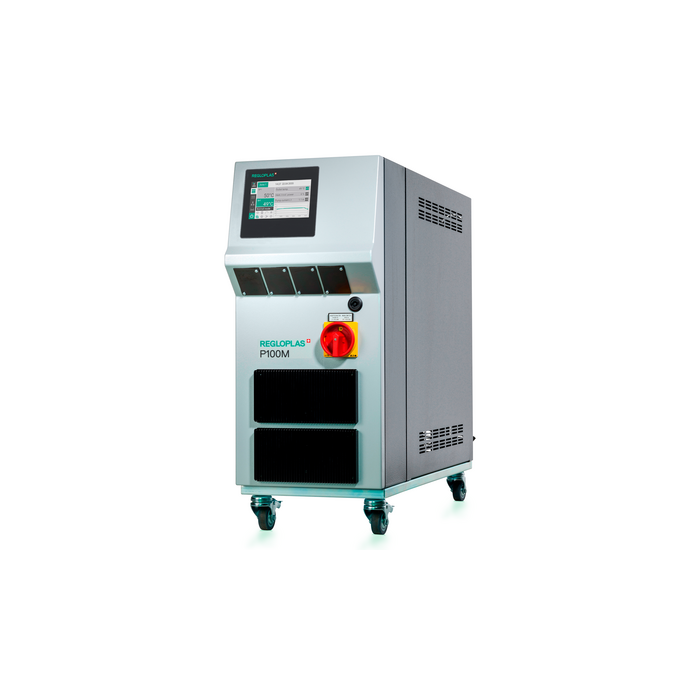

REGLOPLAS P100M/8/SM72/2K/RT100 Bauart: 1-Kreis-Druckwassergerät Vorlauftemperatur max.: 100 °C Wärmeträger: Wasser Heizleistung: 8 kW Kühlleistung: 78 kW bei Vorlauftemperatur: 90 °C Pumpentyp: SM72 Fördermenge max.: 60 l/min Druck max.: 6 bar Regelung: RT100 Messart: Pt100 Anschlüsse Spannung: 400V/50Hz/3PE Vor-/Rücklauf: G3/4" Kühlwassernetz: G1/2" Abmessungen B/H/T: 295/711/914 mm Gewicht: ca. 60 kg Farbe: Grau, RAL 9006/7016 Serienausstattung Funktionen Regelsystem RT100 mit PID-Regelverhalten Automatische Wassernachfüllung Regelung des Systemdruckes USB Datenlogger zur Prozess-Protokollierung Aufzeichnung der Prozessdaten auf USB-Stick Speicherung als csv-Datei Elektroteil Elektrische Steuerung nach IEC-Normen ausgeführt Schutzart IP 54 Tropensicher bis 90 % Luftfeuchtigkeit Solid-State Relais für verschleißfreie Schaltvorgänge Sicherheitsthermostat als Schutz gegen Überhitzung inklusive Hauptschalter Mechanik Wasserkreisläufe aus rostfreiem Stahl und nichtrostenden Materialien Leckagefreie Zentrifugalpumpe mit Magnetkupplung Heizelemente aus der hitzebeständigen Legierung Incoloy® Manometer für Systemdruckanzeige Systemdruckanzeige zusätzlich über Regler RT100 Schmutzfilter im Wassernetzanschluss Rückschlagventil im Kühlwasserablauf auf arretierbaren Transportrollen montiert Hinweis: Der Vorteil von Pumpen mit Magnetkupplung liegt darin, dass sie nicht mit rotierenden Dichtungen arbeiten und daher auch unter extremen Einsatzbedingungen (hohe Temperaturen, rasche Temperaturschwankungen, Verschmutzungen des Wärmeträgers u.a.) absolute Dichtheit gewährleisten. Regelsystem RT100 Funktion PID-Regelverhalten / Kaskadenregelung 3,5" TFT Farbdisplay, Sprache wählbar Bedienelemente mit robustem Drehknopf Symbolfeld zur Anzeige von aktiven Funktionen und Hinweisen Alarmhistorie USB-Schnittstelle (Host/Device) Sollwertumschaltung (Sollwert 1/Sollwert 2) viele optionale Datenschnittstellen Sicherheit Alle Störungen werden als Klartext am Display angezeigt Sollwert blockierbar als Schutz gegen missbräuchliches Verstellen Code gegen unberechtigtes Eingreifen in die Programmierebene Trockenlaufschutz und Phasenüberwachung der Pumpe Temperaturgrenzwerte einstellbar Automatische Drehrichtungskorrektur der Pumpe Sollwertbegrenzung (Maximalwert) Fühlerbruch-Überwachung Akustischer Sammelalarm Leckageüberwachung Service Serviceintervall-Anzeige Betriebsstundenzähler Beim Austausch der Elektronik bleiben die programmierten Daten erhalten ERLÄUTERUNGSTEIL Druckregelung Die wichtigsten Vorteile: Der passende Systemdruck wird immer sichergestellt Keine höheren Systemdrücke als erforderlich Keine Kavitation aufgrund zu geringen Systemdrucks Zuverlässiger Betrieb, unabhängig von der Verbrauchergröße Einfacher Aufbau, daher äußerst zuverlässig und wartungsarm Die neuen Druckwassergeräte von Regloplas sind mit einer Regelung für den Systemdruck ausgestattet. Damit wird immer für den „richtigen" Systemdruck gesorgt. Es wird dabei für die jeweilige Betriebstemperatur der erforderliche Druck errechnet und im Gerät erzeugt. Basis dafür ist die Dampfdruckkurve. Dadurch wird zuverlässig Kavitation verhindert und die
