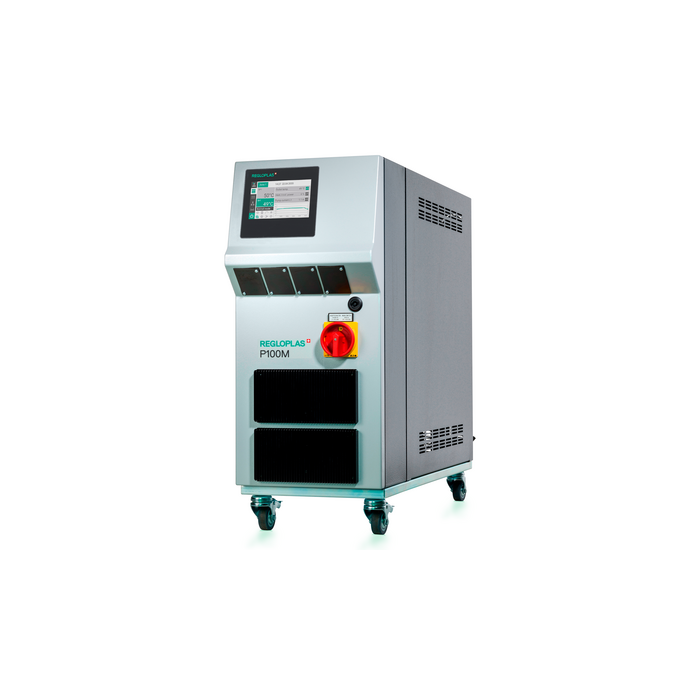

REGLOPLAS Temperiergerät

REGLOPLAS P100M/18/SM72/1K/RT200 Bauart: 1-Kreis-Druckwassergerät Vorlauftemperatur max.: 100 °C Wärmeträger: Wasser Heizleistung: 18 kW Kühlleistung: 60 kW bei Vorlauftemperatur: 90 °C Pumpentyp: SM72 Fördermenge max.: 60 l/min Druck max.: 6 bar Regelung: RT200 Messart: Pt100 Anschlüsse Spannung: 400V/50Hz/3PE Vor-/Rücklauf: G3/4" Kühlwassernetz: G1/2" Abmessungen B/H/T: 295/711/914 mm Gewicht: ca. 60 kg Farbe: Grau, RAL 9006/7016   Serienausstattung Funktionen Regelsystem RT100 mit PID-Regelverhalten Automatische Wassernachfüllung Regelung des Systemdruckes USB Datenlogger zur Prozess-Protokollierung Aufzeichnung der Prozessdaten auf USB-Stick Speicherung als csv-Datei   Elektroteil Elektrische Steuerung nach IEC-Normen ausgeführt Schutzart IP 54 Tropensicher bis 90 % Luftfeuchtigkeit Solid-State Relais für verschleißfreie Schaltvorgänge Sicherheitsthermostat als Schutz gegen Überhitzung inklusive Hauptschalter Mechanik Wasserkreisläufe aus rostfreiem Stahl und nichtrostenden Materialien Leckagefreie Zentrifugalpumpe mit Magnetkupplung Heizelemente aus der hitzebeständigen Legierung Incoloy Manometer für Systemdruckanzeige Systemdruckanzeige zusätzlich über Regler RT100 Schmutzfilter im Wassernetzanschluss Rückschlagventil im Kühlwasserablauf auf arretierbaren Transportrollen montiert   Hinweis: Der Vorteil von Pumpen mit Magnetkupplung liegt darin, dass sie nicht mit rotierenden Dichtungen arbeiten und daher auch unter extremen Einsatzbedingungen (hohe Temperaturen, rasche Temperaturschwankungen, Verschmutzungen des Wärmeträgers u.a.) absolute Dichtheit gewährleisten.   Das neue Regelsystem RT200 von REGLOPLAS für Temperiergeräte setzt einen neuen Standard für die Bedieneinheit und umfasst alle notwendigen Anforderungen für die digitale Produktionsumgebung von morgen. Das hochauflösende Breitbilddisplay mit seiner grafischen Benutzeroberfläche erlaubt eine intuitive Gerätebedienung und -überwachung. Mit Hilfe der alphanumerischen Eingabe können die Zugangsberechtigungen kundenspezifisch gelöst werden. 5“ TFT Farbdisplay mit 800 x 480 Pixel Helles Display mit hohem Bildkontrast und weitem Blickwinkel Kapazitive Multitouch-Technologie Schnittstellen, Ethernet, USB, WLAN und Bluetooth Alphanumerische Eingabe Abmessungen: Bx H: 129 x 122 mm Schutzart IP54 Sicherheit Alle Störungen werden als Klartext am Display angezeigt Sollwert blockierbar als Schutz gegen missbräuchliches Verstellen Code gegen unberechtigtes Eingreifen in die Programmierebene Trockenlaufschutz und Phasenüberwachung der Pumpe Temperaturgrenzwerte einstellbar Automatische Drehrichtungskorrektur der Pumpe Sollwertbegrenzung (Maximalwert) Fühlerbruch-Überwachung Akustischer Sammelalarm Leckageüberwachung   Service Serviceintervall-Anzeige Betriebsstundenzähler Beim Austausch der Elektronik bleiben die programmierten Daten erhalten   ERLÄUTERUNGSTEIL Druckregelung Die wichtigsten Vorteile: Der passende Systemdruck wird immer sichergestellt Keine höheren Systemdrücke als erforderlich Keine Kavitation aufgrund zu geringen Systemdrucks Zuverlässiger Betrieb, unabhängig von der Verbrauchergröße Einfacher Aufbau, daher äußerst zuverlässig und wartungsarm   Die neuen Druckwassergeräte von Regloplas sind mit einer Regelung für den Systemdruck ausgestattet. Damit wird immer für den „richtigen" Systemdruck gesorgt. Es wird dabei für die jeweilige Betriebstemperatur der erforderliche Druck errechnet und im Gerät erzeugt. Basis dafür ist die Dampfdruckkurve. Dadurch wird zuverlässig Kavitation verhindert und die Lebensdauer des Gerätes erhöht.
